宠物拍片床要不要装滤线栅？栅比、焦距和什么

宠物拍片床要不要装滤线栅？

滤线栅是装在床面下方、位于患者与成像部件之间的一块"细铅条阵列"，作用是吸收散射线、让厚部位的影像对比度明显变好。但它不是每张床都必须配：猫、小型犬和四肢、头颈这类薄部位，不装栅也拍得清楚；大型犬、深胸犬的胸腹和脊柱这类厚部位，栅的收益才明显。所以买床时真正要做的不是纠结"装不装"，而是三件事：确认床预留了栅的安装位、按你的病例结构决定配不配、把栅的关键参数问清楚写进合同。

这篇把滤线栅讲成一个体系：它解决什么问题、什么场景才需要、栅比和焦距两个参数怎么理解、买床时怎么落实。站内资料里，带片盒式宠物拍片床可选装滤线栅（以站内产品资料为准，具体配置以合同为准）。

一、滤线栅解决什么问题：散射线这层"雾"

X 射线穿过患者身体时，一部分被吸收、一部分穿透到达成像部件，还有一部分会在体内改变方向——这部分就是散射线。散射线同样会到达成像部件，但它不携带有效的解剖信息，落到影像上就是一层均匀的灰雾，把本该黑白分明的结构"糊"掉，对比度随之下降。

散射线多少，主要取决于三个因素（行业通识）：

• 患者部位越厚，射线在体内"拐弯"的机会越多——大型犬的胸腹腔就是典型；
• 投照野越大，被照射的组织体积越大，散射总量越高；
• 管电压越高，散射线能量越高、越难被患者自身挡住。

滤线栅的原理很直接：把大量细窄的铅条按规律平行排列，让几乎垂直穿过的原射线通过，而方向杂乱的散射线大部分撞在铅条上被吸收。它装在床面下方的片盒托架里，正好处于患者与成像部件之间——这个位置和片盒、平板探测器是同一层，只是功能分工不同：片盒负责记录图像，栅负责在图像形成前把散射"滤"掉。

也要知道它的代价：栅会挡掉一部分有用的原射线，所以装栅拍摄时通常要适当增加曝光条件来补偿。装了栅不等于免费获得更清晰的图像——收益和代价要放在一起看，这也是下一节"什么场景才需要"的出发点。

二、什么场景才需要：按体型和部位判断

结合第一节的三因素，判断标准其实就一条：部位越厚，越值得用栅。按宠物诊所常见的患者结构，可以粗略分成三档：

大型犬恰恰是很多诊所最怕拍不好的患者——体型大、厚度大，一张 17×17 的片盒常常还不够摆（我们在此前的大犬拍摄一文里专门讲过厚体型患者的拍片难点，可对照阅读）。滤线栅和片盒尺寸一样，都是围绕"厚部位能不能一次拍好"的配套决策。

还有一点常被忽略：是否需要栅，不只由床决定。同一厚度的部位，用功率更大的 X 光机、感光能力更强的探测器，可能不装栅也能拍出可用影像；反过来，设备功率有限时，栅就成了改善厚部位影像的关键手段。所以"要不要装栅"是床、机、病例三者一起判断的事，建议按自己最高频的拍片单来定，而不是听一句"装了更好"就加配。

三、栅比和焦距：两个参数怎么理解

滤线栅有几个参数，买床选栅时最常被问到的两个是栅比和焦距。这里只讲概念和判断逻辑，具体数值因产品配置而异，站内资料没有统一公开，采购时直接向厂家索取（下同）。

栅比：滤散射的"力度"，不是越高越好

栅比指栅条的高度与栅条之间间隙的比值。直观理解：栅比越高，铅条相对越"深"，斜着飞来的散射线被拦住的比例越大，滤散射能力越强。

但栅比不是越高越好——栅比越高，对摆位对准的要求越苛刻，需要补偿的曝光量也越大。如果你的患者以猫和小型犬为主，大部分是薄部位，选高栅比等于每天为用不上的滤散射能力多付剂量和曝光条件；而以大型犬胸腹为主的诊所，高一点的栅比才物有所值。所以栅比的选择逻辑和拍片病例结构直接挂钩。

焦距：必须和这张床的实际拍摄距离匹配

滤线栅的铅条不是简单平行摆放，而是按某个"焦点"呈聚焦式排列，这个焦点到栅的距离就是栅的设计焦距。使用时，球管到成像部件的实际距离（源像距）要和栅焦距基本一致，原射线才能顺着铅条间隙通过。

如果不匹配，会出现栅截止：影像边缘密度不均、局部变白或变暗，相当于栅把一部分有用的原射线也挡掉了。床装栅有个天然优势——球管到床面的工作距离在整机设计时就相对固定，栅焦距照着这张床的实际距离选即可；反过来说，不能随手买一块"通用"的栅装上就完事，焦距不匹配的栅比不装还糟。

除此之外还有两个词可能出现在产品资料里，顺带了解：一是线密度，指单位长度内的栅条数量，越高影像上越看不出栅条影子；二是固定栅与活动栅，活动栅在曝光瞬间移动以消除栅线影，结构更复杂一些。是哪种配置、参数几何，都按"向厂家索取并写进合同"处理。

四、买床时怎么落实：三个动作

1. 确认是"预留栅位"还是"选配/标配"，以及后装代价。站内结构资料里的口径是带片盒式床可选装滤线栅——要问清这一项是出厂预装还是到货后加装；床面结构属于难后期升级的部分（这一点在片盒与卡槽一文的升级路径里讲过同样的逻辑），后期加装的代价通常高于一步到位，应在下单前锁定。
2. 把栅的参数三件套写进合同附件：栅比、焦距、栅的尺寸。尤其焦距，必须与这张床球管到成像部件的实际工作距离匹配——让对方书面给出，而不是口头"都兼容"。
3. 到货验收实测两件事：找厚体模或大型犬腹部实际拍一张，对比有无栅的图像差异，确认收益真实存在；检查影像四角有无密度不均（栅截止迹象），确认焦距与实际距离匹配、曝光补偿在设备能力范围内。

五、关于滤线栅要问的三句话

1. "这张床预留滤线栅安装位吗？是选配还是标配，后装代价多少？"
2. "配套栅的栅比、焦距、尺寸分别是多少？请写进合同附件，并确认焦距与床的工作距离匹配。"
3. "按我常用的患者体型（说明大犬占比和主要部位），你们建议配栅吗？"

三句话的成本是几分钟，收益是避免两类最常见的结局：一种是"床到了才发现想装栅装不上、后装贵"；另一种是"栅装上了，焦距不匹配，大犬胸片边缘全是白边"。

常见问题

装了滤线栅是不是图像一定更好？

不是。栅的收益集中在厚部位——大型犬胸腹、脊柱这类散射严重的场景；猫和小型犬的薄部位散射线本来就少，装栅收益趋零，反而要增加曝光条件、提高对摆位对准的要求。是否值得装，取决于你的病例结构。

滤线栅装在床的哪个位置？

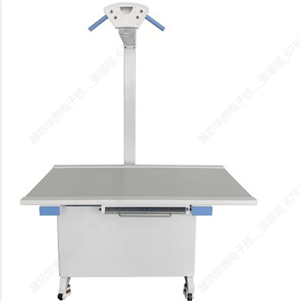

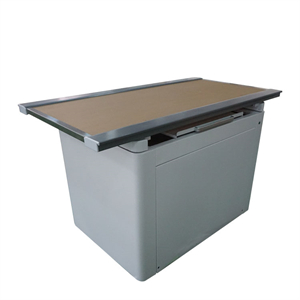

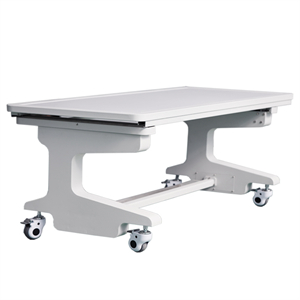

床面下方的片盒托架内，处于患者与成像部件（暗盒、IP 板或 DR 平板）之间。它与片盒同层但分工不同：片盒记录图像，栅在图像形成前滤除散射线。

以后换 DR 平板，滤线栅还能继续用吗？

可以。栅是独立部件，只要规格不变就能随床继续使用，升级换的是成像部件不是栅。需要注意的是托盘空间：栅与平板叠加后的总厚度是否仍在托盘容纳范围内，采购或升级前向厂家确认。

栅比越高越好吗？

不是。栅比越高滤散射能力越强，但对摆位对准的精度要求越高、需要补偿的曝光量越大。薄部位为主的诊所选高栅比是负担，厚部位为主的诊所才受益，按病例结构选。
