宠物拍片床的片盒和卡槽：DR 平板、暗盒怎么装

片盒和卡槽到底是什么关系？

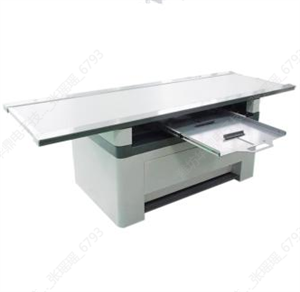

宠物拍片床的"片盒托盘"是床面下方那个可抽出的托架，"卡槽"就是托架的滑轨结构——DR 平板探测器、传统暗盒、IP 板都装在这个托架里，曝光时正好位于床面正下方。选床时真正要看的不是"有没有片盒托盘"，而是三件事：托盘支持哪种片盒规格（14×17 还是 17×17 英寸）、装取顺不顺手、以后从暗盒升级 DR 平板时床要不要连床一起换。最后一个问题的答案通常是"不用换"——但前提是你在买床时就把升级路径问清楚。

这篇把片盒和卡槽讲成一个体系：装什么、怎么选、怎么量、怎么升级。站内资料里，带片盒式床的片盒规格可选 14×17 英寸或 17×17 英寸，并可装入 DR 平板探测器或传统暗盒（以站内产品资料为准，具体以合同为准）。

一、片盒托盘里装的是什么：三种成像部件

同一个托盘，历史上先后装过三类东西：

关键点：托盘本身不挑成像方式。它就是一个定位托架，保证成像部件与床面（也就是 X 射线的投照中心）相对位置固定。所以"换成像方式"理论上只是"换托盘里的东西"，这也是后面升级路径成立的基础。

二、14×17 还是 17×17：片盒规格怎么选

站内公开资料里带片盒式床的规格可选 14×17 或 17×17 英寸，取舍主要看你们拍得最多的患者体型：

• 猫、小型犬为主：14×17 够用，片盒小、装取轻便，托盘行程也短。
• 大型犬、整胸整脊柱拍得多：17×17 一次成片的概率明显更高——这一点我们在此前的尺寸选择和大犬拍摄两篇里详细展开过，这里不重复。
• 拿不准：先统计近一个月的拍片单，看最大投照范围落在哪个尺寸。买小了以后是"补拍"，买大了只是"偶尔显大"。

注意片盒规格和床面规格是两回事：床面 1400×720mm 的四向浮动床，托盘里装 14×17 还是 17×17 是另一个维度的选型，别混在一起问。

三、卡槽（滑轨）怎么检查：三个动手动作

卡槽的具体尺寸站内资料没有统一公开，与其记参数，不如在样品或到货验收时做三个动作：

1. 抽拉全程试一遍：托盘抽到最外、推回最里，全程应顺滑无卡顿，到位有限位，不会整个脱出。
2. 装上你现用的片盒/平板试适配：左右前后晃动，间隙应以"放得进、取得出、不动时无明显旷量"为准。间隙过大意味着曝光时部件可能移位。
3. 量三个数记下来：托盘内腔长、宽、可调范围（如果片夹可调）。这三个数就是你日后换平板时判断"床能不能继续用"的依据——也是写进采购合同附件的数字。

站内产品页的公开口径是片夹大小可调、可兼容市面常见尺寸的平板探测器——但"可调范围是多少"各型号不同，验收时按上面第 3 步实测最可靠。

四、以后换平板，床要不要连床换？

这是买床后第一高频问题，答案分三种情况：

情况 1：暗盒 → DR 平板（最常见）

多数情况不用换床。原因就是第一节说的：托盘定位的是"成像部件与投照中心的相对位置"，暗盒和平板的厚度、外形尺寸接近时，直接替换即可。需要确认的只有两点：托盘内腔尺寸装得下新平板；平板的连接线（有线）或信号（无线）能从床下引出来。买床时把"未来可能升级 DR 平板"告诉厂家，让对方书面确认托盘兼容性，是最省事的锁定方式。

情况 2：小规格 → 大规格平板

从 14×17 升 17×17，要看托盘内腔和滑轨行程是否容纳大一号的部件。站内资料口径是片夹可调、常见尺寸均可兼容——但这属于"型号级"差异，采购时直接问"我这张床的托盘最大能装多大"，让对方给书面答复。

情况 3：床面结构升级（加浮动、加滤线栅）

片盒可以换，床面结构基本换不了。四向浮动、电磁锁止、滤线栅安装位这些是床体结构，后期加装的代价远高于一步到位。所以选床的正确顺序是：床面结构按五年后的需求买，片盒按现在的需求配——前者难升级，后者好升级。

五、买床时关于片盒可以的四句话

1. "托盘支持哪几种片盒规格？14×17 和 17×17 都能装吗？"
2. "我现在用的是（暗盒 / IP 板 / 某尺寸平板），装进托盘有没有适配问题？"
3. "以后我升级 DR 平板，这张床要不要换？请书面确认。"
4. "托盘内腔尺寸和可调范围是多少？写进合同附件。"

这四问的成本是几分钟，收益是避免"床到了装不进平板"或者"换平板时发现要连床一起换"这两类最糟的采购结局。

常见问题

片盒托盘和四向浮动床面是一回事吗？

不是。浮动床面是宠物躺的那块板，负责摆位；片盒托盘在床面下方，负责装成像部件。带片盒式的床面固定、靠抽拉托盘定位；四向浮动床的托盘随床面浮动，摆位和定位一起解决。三种结构的对比可看我们的结构选型一文。

IP 板和 DR 平板能共用一个托盘吗？

通常可以——托盘定位的是外形尺寸，只要规格一致就能共用。但两者的成像链路完全不同（CR 需要读取设备，DR 直连工作站），换的其实是"整套系统"而不只是板子。

片盒规格买大了会不会浪费？

偶尔拍大犬的诊所买 17×17 不算浪费——大尺寸投照一次成片的收益集中在关键病例上；真正浪费的是买小了之后对大型犬反复补拍。

托盘抽拉有没有承重要求？

片盒、平板本身的重量不大，托盘的日常负荷主要来自频繁抽拉的操作强度。验收时反复抽拉几十次，观察滑轨是否松动变形，比追问一个静态承重数字更有意义。
