宠物骨折、髋关节、腹部 X 光怎么拍清楚？一台宠物 X 光机的"部位功课"
同样是拍片，骨折、髋关节、腹部急腹症这三类检查对机器的要求完全不同：骨折要"正交两视图 + 四肢小视野高细节"，髋关节要"标准 VD 位 + 量得准"，腹部要"快——跟呼吸抢时间"。很多诊所的机器拍四肢清楚、拍髋关节就发虚，问题不在机器好坏，而在机器的能力范围和这些部位的要求没对上。本文把三个高频部位的成像要求拆开，再讲机器侧怎么匹配，最后给你一张采购前的自查清单。
先看需求背景：宠物诊疗机构数量持续增长，骨科（骨折、关节）与腹部急腹症是门诊 X 光检查占比最高的两类场景。但站内此前的内容多围绕"机器怎么选、参数怎么看"，很少落到"具体部位怎么拍清楚"——本文补这一层。

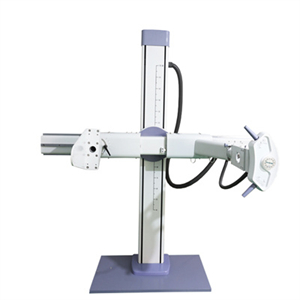

U 臂结构可灵活调整投照角度与高度：骨折复查、特殊体位都靠它兜底
一、三个高频部位，三套成像要求
1. 骨折：正交两视图是底线，四肢远端要"小视野高细节"
骨折检查的影像学共识是至少两个相互垂直的投照体位（正交位）——单个侧位片可能漏掉移位不明显的骨折线。这对机器的要求是：
-
角度调整灵活：从侧位换到正位，机头与探测器要能快速换位。U 臂结构绕立柱旋转的优势在这里体现——一次保定完成两个体位，减少对患肢的二次搬动；
-
四肢远端（腕、跗、指趾）小投照野高细节：细小骨小梁、微裂纹需要足够的分辨能力，投照野收窄后对探测器的空间分辨和曝光稳定都是考验；
-
复查一致性：术后复查要与术前片可比，位置可复现的支撑件（透射线垫块、沙袋、绑带）比"手摆"可靠得多。
2. 髋关节：拍得标准，才量得准
髋关节发育不良评估（犬，尤其中大型犬）依赖标准 VD 位（腹背位）：动物仰卧、双下肢伸直内旋、两侧股骨平行——这是测量 Norberg 角等指标的摆位前提。摆位偏了，测量就失真；测量失真，评级结论就不可靠。机器侧的对应要求：
-
床面平整、探测器位置固定：保证左右髋对称投影；
-
保定与固定件：髋关节 VD 位通常需要镇静配合保定（是否镇静、方案如何，由主治兽医决定），床面要有固定绑带的锚点或配套保定件；
-
曝光量足够：骨盆是厚部位，穿透力不足时骨小梁层次发灰，直接影响判读。
3. 腹部：跟呼吸抢时间的快门
腹部 X 光（呕吐、腹痛、异物筛查的第一站）最大的敌人是呼吸运动模糊——犬猫的呼吸节律下，曝光时间稍长，肝肾轮廓、胃肠壁层次就会糊掉。腹部检查对机器的核心要求因此非常明确：短曝光能力。这也是"参数表上 mA 数字"的真正意义所在：管电流储备越足，可用曝光时间越短，运动模糊的概率越低。同时腹部需要一定穿透力覆盖厚腹壁，kV 范围的上限值同样有要求。

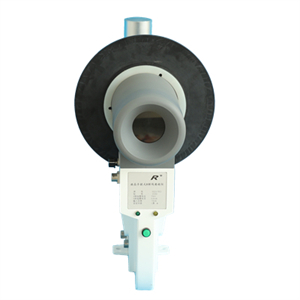

球管与限束器：骨折四肢远端的"小投照野"靠收窄光野实现，光野越准，杂散剂量越低
二、机器侧怎么对上：五个能力点
1. 发生器功率：短曝光的本钱
腹部与骨盆这类厚部位的短曝光能力，底层是高压发生器的功率储备。功率不足的机器拍腹部只能"延长时间换剂量"，运动模糊风险随之上升。采购时建议向厂家确认发生器功率、mA 与 kV 的可调范围，并说明你的接诊体型分布（是否常见大型犬腹部检查），让厂家给出对应建议——具体参数以厂家书面数据为准。
发生器与高压组件是短曝光能力的底层储备，纸面参数要在验收时实测确认
2. 预置参数：按体型一键调用
骨折、髋、腹部三类的曝光逻辑不同，同一类里猫与小型犬、中型犬、大型犬又各不同。靠技师每次手动调参，高峰期既慢又不稳定。多数现代宠物 X 光机提供按物种/体型分组的预置曝光参数，选购时值得确认：预置分组够不够细、能否由本单位技师按临床经验修改并保存。具体是否支持、如何操作，以设备实际功能为准，建议现场演示验证。

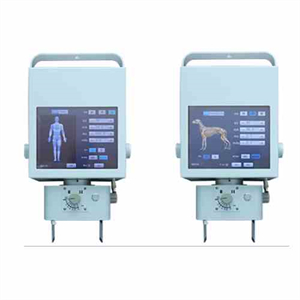

控制台预置界面（示意）：按体型分组的参数调用是效率与一致性的来源
3. 摆位辅助与固定件：拍得标准的前提
髋关节 VD 位、四肢正交位都依赖固定件。选购或配置时确认：透射线垫块、保定带、沙袋是否随设备配套或可选购；床面有无绑带锚点。完整的附件清单（含各类固定与防护件），可对照我们此前的放射科附件配置清单一文逐项核对。
4. 手闸与曝光控制：异地曝光的合规与顺手
短曝光、多体位的工作流里，曝光手闸的形态影响操作节奏——有线手闸稳定，无线手闸灵活，脚踏适合双手固定的场景。选择哪种，以及它们的互锁逻辑，我们在此前的手闸有线还是无线专文里讲过，此处不重复。
5. 探测器尺寸：覆盖与细节的平衡
整胸、骨盆需要大尺寸平板一次覆盖；四肢远端则需要"收窄视野换细节"。14×17 与 17×17 的取舍、以及固定板与无线板混搭的方案，我们在此前的探测器尺寸选择专文里有完整框架。
三、采购前的自查清单（6 问）
-
发生器功率与 mA/kV 范围：说明你的体型分布与高频部位，让厂家书面给出推荐配置；
-
短曝光实测：验收时用厚部位（如装水的等效模体或大型犬腹部实际病例）实测运动模糊控制效果；
-
预置参数分组：是否按物种/体型分组？能否修改保存？现场演示；
-
固定件清单：透射线垫块、保定带、沙袋是否随设备交付？床面有无锚点？
-
U 臂角度范围：正交两视图换位是否顺畅？带患肢保定状态下是否需要二次搬动？
-
配套固定 DR 还是无线板：骨盆与四肢混拍的诊所，可考虑固定板（床下）+ 无线板（灵活摆位）双板方案，具体配置与预算让厂家给方案。
这 6 问的共同逻辑是：把"我的接诊结构"讲给厂家，让机器配置来回答——而不是拿着参数表逐项比对。需要按你的场景给配置建议，欢迎致电/微信 (+86) 19062611512，或发邮件到 admin@newheek.cn，也可以通过在线留言描述情况。
常见问题
拍髋关节必须镇静吗？
标准 VD 位需要动物完全放松、双下肢对称伸直内旋，多数中大型犬需要镇静配合保定才能达到测量级的摆位标准；是否镇静、用什么方案，由主治兽医根据动物状况决定。保定手法与固定件的选择，可参考我们的摆位与保定专文。
为什么我的机器拍四肢清楚、拍腹部就糊？
大概率是曝光时间偏长——四肢是静态小部位，容错高；腹部随呼吸运动，对曝光时长敏感。先确认机器的 mA 储备与预置参数是否覆盖"厚部位短曝光"档位，再检查是否使用了正确的腹部预置组。若机器功率本身不足，属于硬件上限，需要与厂家确认升级路径。
骨折复查为什么总对不上术前片？
常见原因是投照几何不可复现：角度、高度、距离靠手摆，每次都有偏差。改善方向是固定支撑件 + 可复现的臂位（预置角度或记号），复查与术前在同一几何条件下拍摄才有可比性。
猫的骨折和腹部检查有什么特别的？
猫体型小、心率呼吸快，腹部检查对短曝光的要求更高；同时猫的保定耐受性差，更需要"一次保定、快速完成"的流程。预置参数里确认有猫的独立分组，摆位辅助件更依赖小尺寸垫块。
一台机器能同时满足这三个部位吗？
多数中高端固定式宠物 DR 可以覆盖：功率储备决定腹部短曝光，臂结构与探测器决定骨折与髋关节的灵活性。关键还是按第 6 节清单逐项验收——尤其短曝光实测，别只看参数表。
